خريطة مفاهيم دوائر التوالي والتوازي الكهربائية بجودة عالية، تعد وحدة دوائر التوالي والتوازي الكهربائية من أهم دروس منهاج الفيزياء للمرحلة الثانوية ضمن مناهج المملكة العربية السعودية، والذي يتم دراسة المقاومة والجهد والتيار الكهربائي، والشحنات وغيرها من خلاله، ومن خلال مقالنا عبر موقع مقالاتي سنتمكن من إدراج مجموعة من الخرائط المفاهيمية حول دوائر التوالي والتوازي الكهربائية.
دوائر التوزاي
هي عبارة عن دوائر كهربائية تحتوي على العديد من المسارات المتعددة للتيار الكهربائي، حيث يتصل طرفا كل مسار بطرفي المسار الآخر، لذا فإن التيار الخارج من المصدر يتفرق عندما يصل لنقطة معينة، فجزء منه يمر بالمقاومة R1 مكوناً تيار I1، وجزء يُكمل مساره إلى بقية أجزاء الدائرة، وقد يتجمع التيار في الطرف الآخر ليعود للمصدر، فإن التيار الكلي الخارج من مصدر التيار يكون مساوياً لمجموع التيارات المارة في كل المسارات.
شاهد أيضًا: خريطة مفاهيم نظرية فيثاغورس بجودة عالية

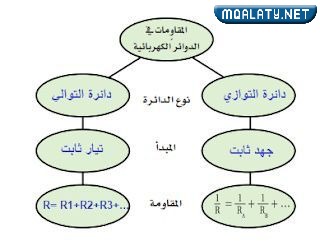

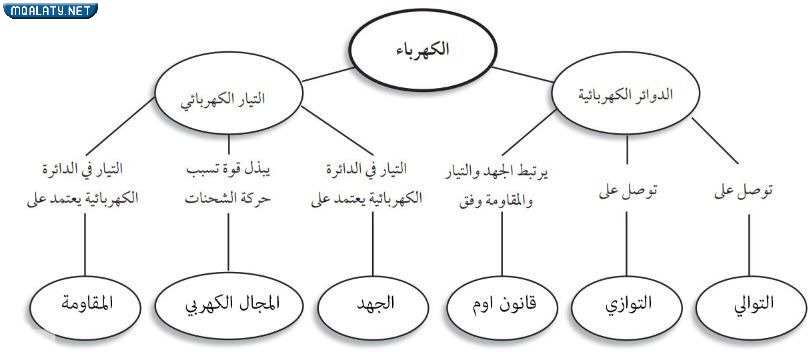

خريطة مفاهيم دوائر التوالي والتوازي الكهربائية

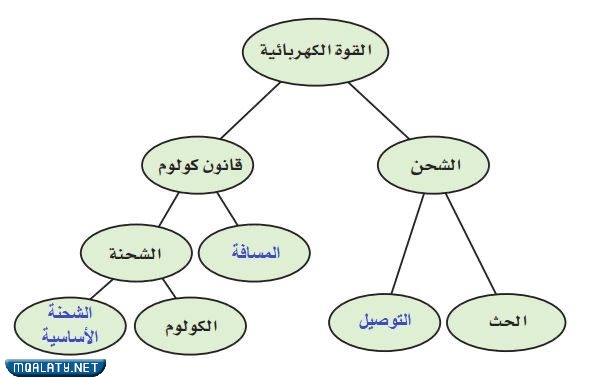

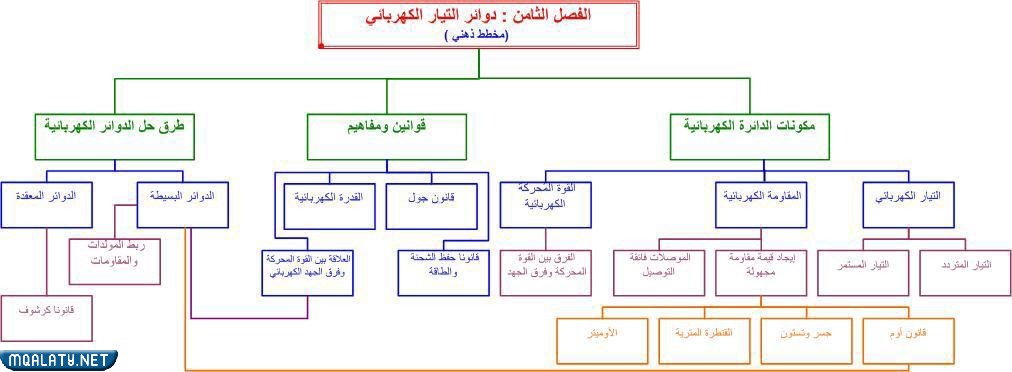

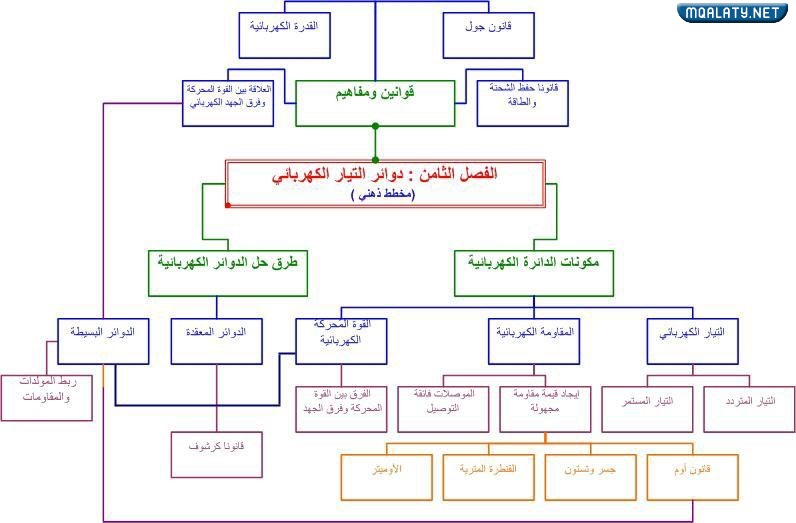

تعتبر وحدة دَوائر التَوالي والتَوازي الكَهربائية من ضمن دروس مبحث الفيزياء الفصل الثامن، والتي تحمل عنوان دوائر التَيار الكهربائّي، ويتفرع منها العديد من الدروس ومنها: مكونات الدَائرة الكَهربائية، وقوانين ومفاهيم، وطرق حل الدَوائر الكَهربائية، فقد تعد دَوائر التَوالي الكَهربائية هي الدَائرة التي يمر التيار الكهربائي في كل جزء من أجزائها، كما ويتم ترتيب الأجهزة المختلفة في دوائر التوازي، على أن يقوم مصدر واحد بتزويد الجهد لعناصر الدائرة، وفيما يأتي نُدرج الخَريطة المَفاهيمية الخاصة بدَوائر التَوالي والتَوزاي الكهربائية، وهي كما هو أدناه:
شاهد أيضًا: خريطة مفاهيم رياضيات اول متوسط الفصل الأول

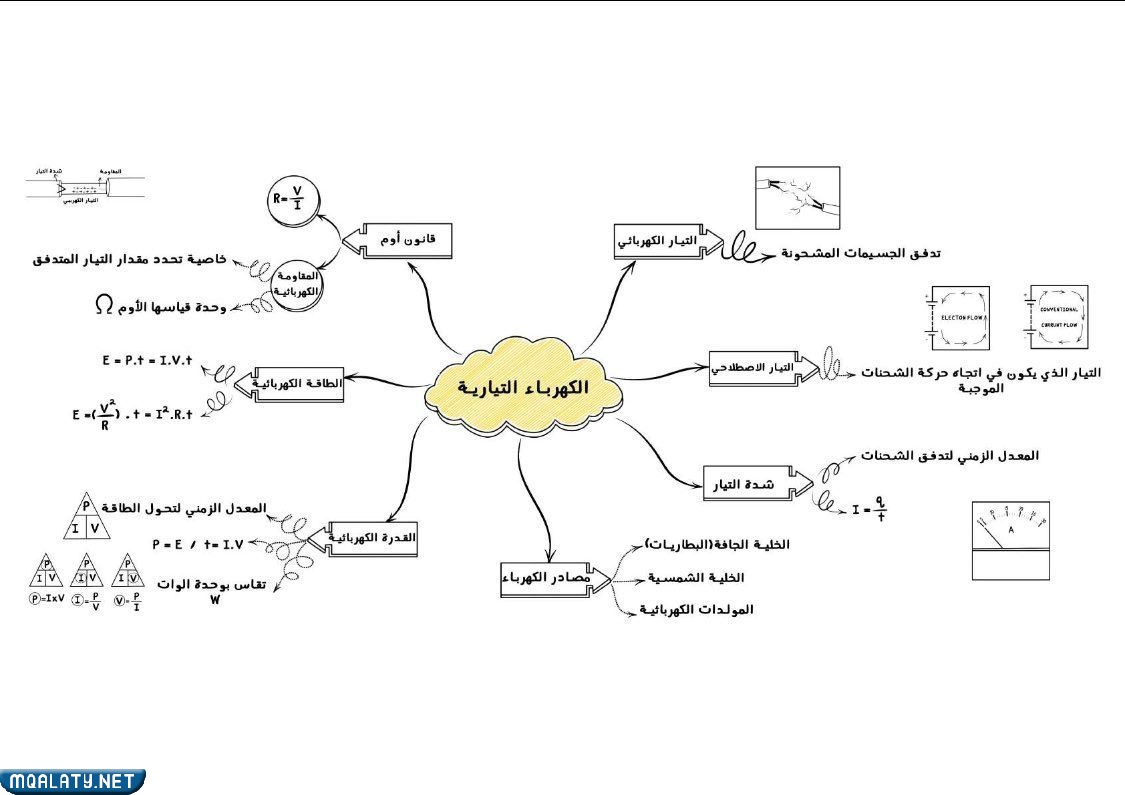

خريطة مفاهيم الكهرباء التيارية

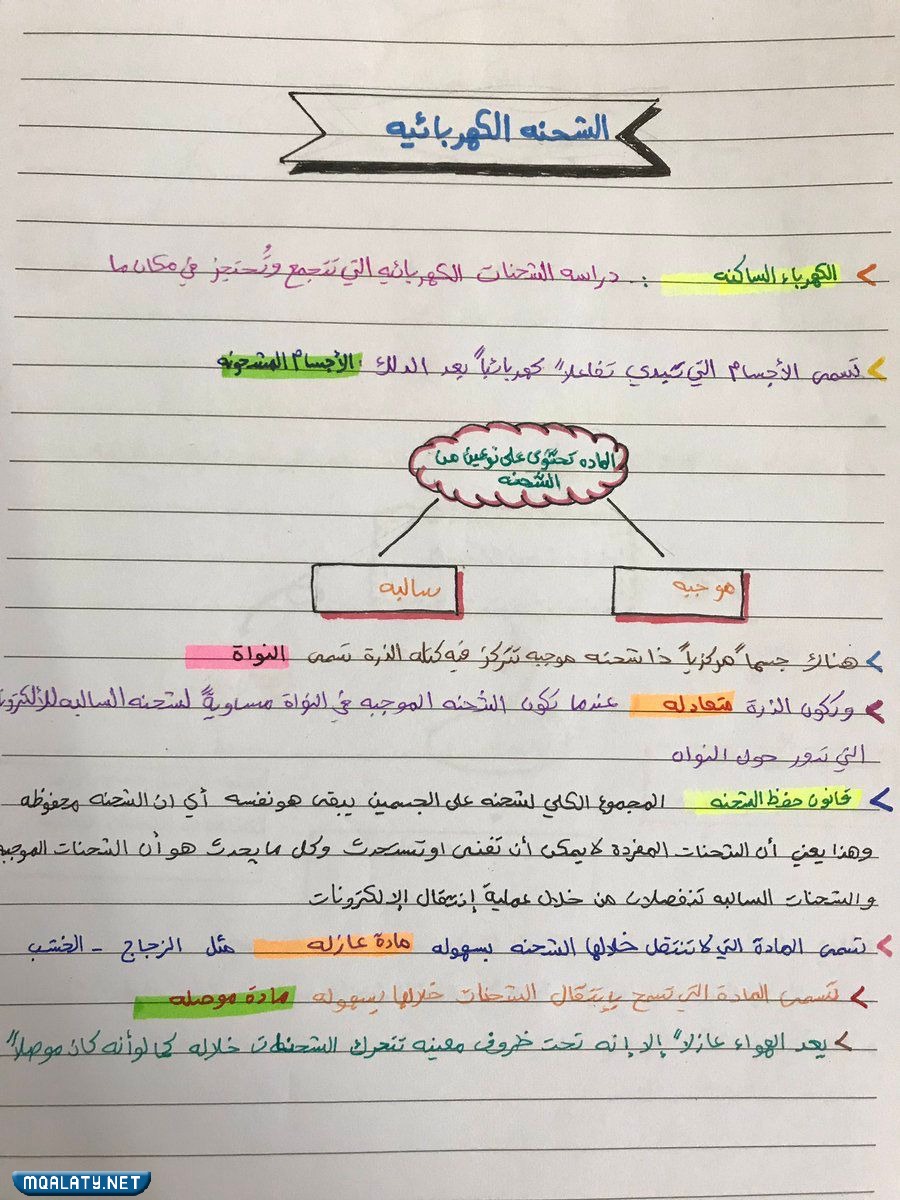

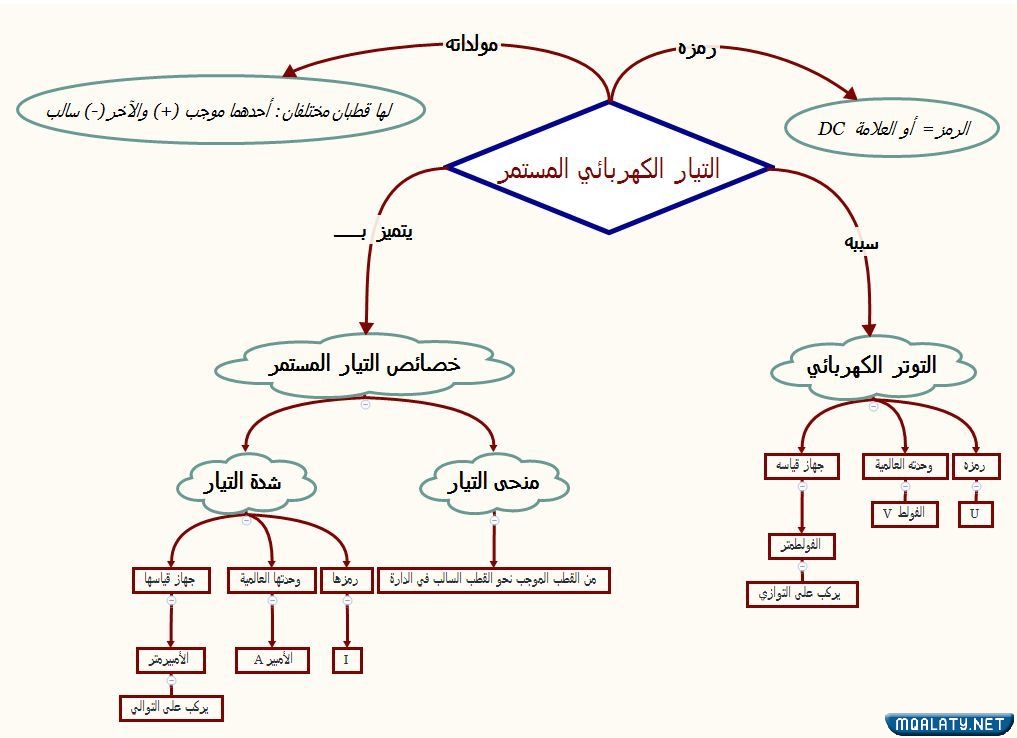

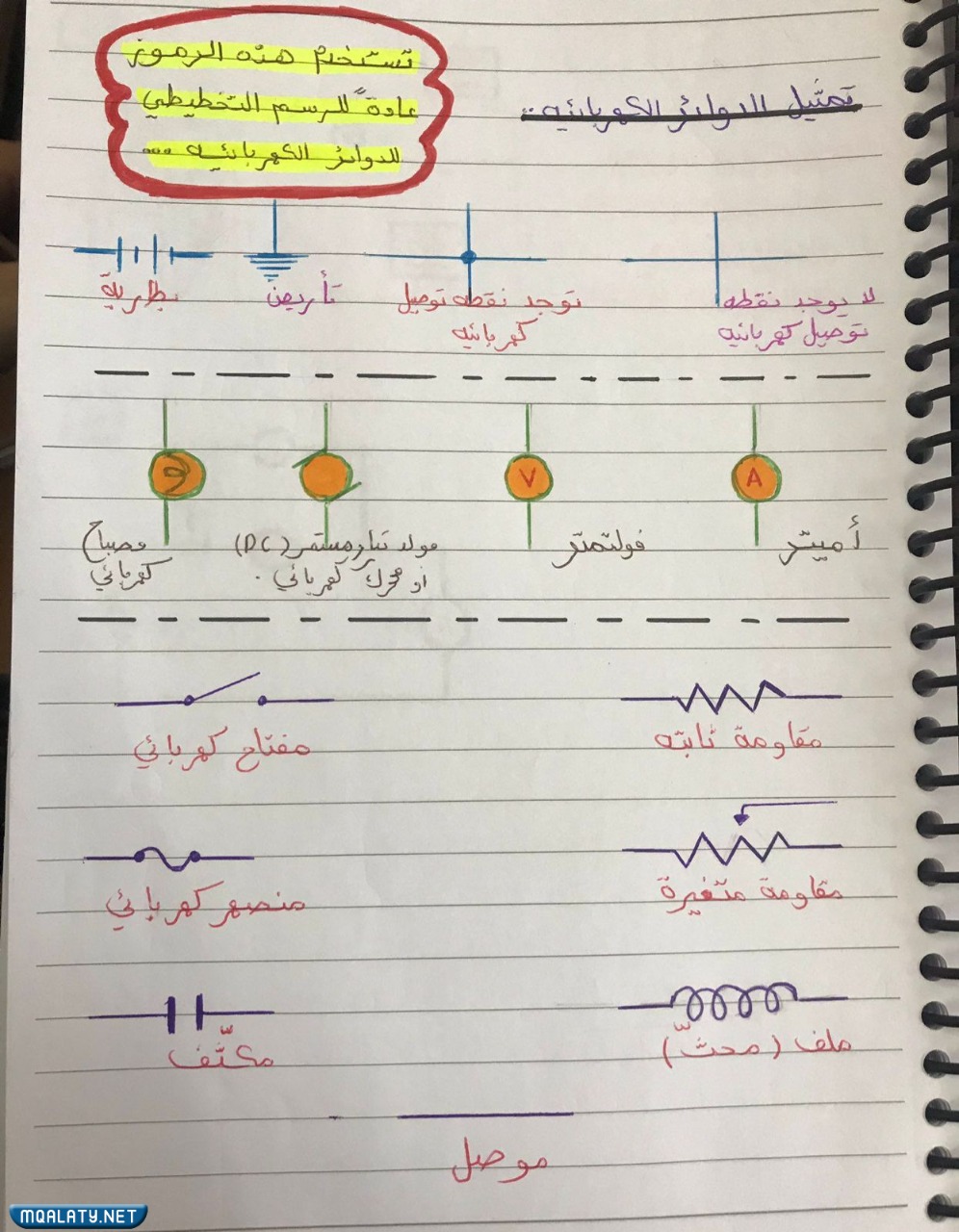

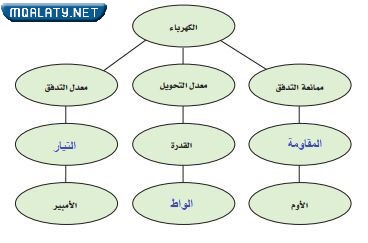

تنقسم دوائر التَيار الكهربائي في الفصل الثامن على مكونات التَيار الكهربائي، وطرق حل التيار الكَهربائي، فقد تتضمن وحدة الكهرباء التيارية على توضيح تحولات الطاقة في الدوائر الكهربائية، كما ويتضمن الفصل الثاني حل مسائل تتضمن التيار الكهربائي وفرق المقاومة والجهد، وفيما يأتي نُدرج الخَريطة المَفاهيمية للكَهرباء التَيارية، وهي كالتالي:[1]
شاهد أيضًا: خريطة مفاهيم تحليل الدوال جاهزة للطباعة
خريطة مفاهيم دوائر التوالي والتوازي الكهربائية pdf
يرغب الكثير من طلاب المرحلة الثانوية التعرف على الملخص لوحدة دوائر التوالي والتوزاي الكهربائية، والتي تٌسهل على الطلبة الفهم المُبسط للدرس، وذلك تعرض الرسم التخطيطي للدائرة، كما ويتم توضيح قوانين كل من قوانين المقاومة المكافئة، وفرق الجهد، وشدة التيار، ويمكن الاطلاع وتحميل خريطة مفاهيم دوائر التوالي والتوازي الكهربائية مباشرة “من هنا “.
وإلى هنا نصل إلى ختام مقالنا بعد أن تعرفنا على خريطة مفاهيم دوائر التوالي والتوازي الكهربائية بجودة عالية، كما وتعرفنا على مفهوم دوائر التوزاي، إلى جانب إدراج الخريطة المفاهيمية للكهرباء التيارية، وكذلك عرض الخريطة الخاصة بدوائر التوالي والتوازي بصيغة pdf.
